遥控器设计从未如此简单:VM8821T发射SOC让15dBm输出与1uA待机兼得

作者:振浩微

引言:遥控器市场的“内卷”与突围

在智能家居和物联网设备普及的今天,遥控器似乎成了一个“不起眼却不可或缺”的存在。电视机、机顶盒、空调、风扇、车库门、LED灯带……每一台设备都离不开一个可靠的遥控器。

然而,遥控器市场正面临着残酷的“内卷”:

  • 成本压力:传统方案需要“MCU+射频发射芯片”两颗IC,BOM成本高、PCB面积大。

  • 功耗挑战:用户希望一颗纽扣电池能用一年以上,但传统方案待机电流往往在几微安到几十微安之间。

  • 输出功率与距离:穿墙、远距离遥控需要大功率发射,但功率提升又意味着功耗激增。

  • 开发周期:编码协议(如1527、NEC、滚动码)需要单独编写MCU程序,开发周期长、门槛高。

那么,有没有一颗芯片能够“一颗顶两颗”,同时解决功耗、功率和开发复杂度的问题?

答案是肯定的——VM8821T,一款来自深圳振浩微的单芯片发射SOC,正在重新定义遥控器的设计方式。


一、场景痛点:传统遥控器方案的三大“硬伤”

痛点1:双芯片方案,成本与空间的双重压力

传统无线遥控器通常采用 “MCU + 射频发射芯片” 的双芯片架构。MCU负责按键扫描和编码,射频芯片负责载波发射。

  • 问题:两颗芯片意味着更高的BOM成本、更大的PCB面积、更复杂的布线。

  • 后果:在追求极致性价比的消费电子市场,每一分钱成本都可能成为竞品的突破口。

痛点2:待机电流“偷走”电池寿命

遥控器90%以上的时间处于待机状态。传统方案的待机电流通常在3µA~10µA之间,看似不大,但乘以365天,对纽扣电池来说是不小的负担。

  • 问题:用户买了遥控器,半年就要换电池,体验感大打折扣。

  • 后果:产品口碑受损,退货率上升。

痛点3:输出功率不足,穿墙遥控“失灵”

在复杂的家居环境中,墙壁、家具、电磁干扰都会削弱信号。传统发射芯片输出功率多在10dBm左右,穿一堵墙尚可,两堵墙就“力不从心”了。

  • 问题:用户在卧室遥控客厅的设备,经常按了没反应。

  • 后果:产品被贴上“距离短”“不好用”的标签。

二、技术对比:VM8821T如何“一颗顶两颗”?

我们将VM8821T与传统“MCU+射频发射”双芯片方案进行全面对比:

技术指标传统双芯片方案(MCU+RF发射)VM8821T(振浩微SOC)
芯片数量2颗1颗
封装尺寸SOP8 + SOP8 或 QFNSOP12(单颗)
工作电压2.0V~5.5V(需匹配)1.8V~5.5V(更宽)
输出功率10~13dBm15dBm(高一个数量级)
工作电流15~20mA @ 10dBm20~25mA @15dBm
待机电流3~10µA1µA(极致省电)
按键支持取决于MCU引脚(通常≤8键)最多25键(无需扩展)
编码协议需自行开发内置1527、NEC、2262、滚动码等多种协议
开发难度高(需射频+MCU双经验)低(单芯片、预置程序、典型电路)
PCB面积较大极小(SOP12,外围仅需几个元件)

解读:

  • 集成度完胜:VM8821T内部集成了8位微处理器(1K×14b OTPROM + 48B RAM)、PLL频率合成器、E类功率放大器。一颗芯片 = MCU + 射频发射 + 编码器。

  • 功耗表现优异:1µA的待机电流,比传统方案低一个数量级。以CR2032纽扣电池(约220mAh)计算,待机理论寿命可达25年(当然实际还要考虑工作消耗)。

  • 输出功率领先:15dBm(约31.6mW)比常见的10dBm(10mW)高出3倍以上的发射能量,穿墙能力和遥控距离显著提升。

三、深度解析VM8821T:技术亮点一览

3.1 单芯片SOC架构

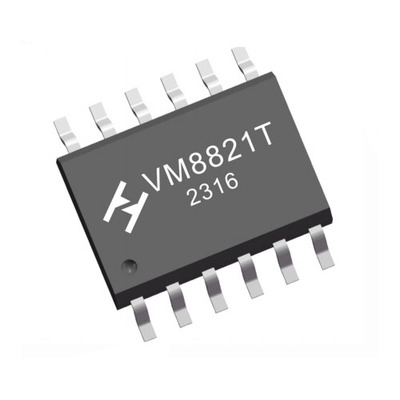

VM8821T采用SOP12封装,内部集成了三大核心模块:

  1. 微处理器:负责按键扫描、编码生成、省电模式管理。支持最多25个按键的矩阵扫描。

  2. PLL频率合成器:提供精准的载波信号。发射频率 = 32 × 晶振频率(例如315MHz = 32 × 9.84375MHz)。

  3. E类功率放大器:漏极开路输出,配合π型匹配网络,实现15dBm的高效率发射。

3.2 极低的待机功耗

VM8821T的待机电流典型值仅为1.5µA(数据手册标称),远低于传统方案的3~10µA。这意味着:

  • 使用两节AAA电池(约1000mAh),待机理论寿命可达70年以上(实际受工作消耗影响)。

  • 使用CR2032纽扣电池(约220mAh),待机理论寿命可达16年以上

即使考虑到日常按键操作的消耗,一颗电池用两三年也毫无压力。

3.3 灵活的编码协议支持

VM8821T内置的微处理器预置了多种编码协议,包括:

  • 1527编码(主流学习码遥控器)

  • NEC编码(红外遥控器常用,可适配红外转射频方案)

  • 2262编码(传统固定码)

  • 滚动码(高安全性门禁系统)

这意味着开发者无需编写底层代码,直接通过典型电路搭建即可实现成品设计,大大缩短了开发周期。

3.4 宽电压与大功率的平衡

电压315MHz输出功率433.92MHz输出功率
3V(两节干电池/纽扣电池)13dBm-
5V(USB供电/锂电池)15dBm13~15dBm

无论3V还是5V,VM8821T都能提供13dBm以上的输出功率,确保遥控距离和质量。

四、技术对比:为什么433MHz仍是遥控黄金频段?

在2.4GHz(蓝牙、Wi-Fi)和433MHz之间,为什么VM8821T选择了支持300~450MHz(涵盖315MHz和433.92MHz)?

物理原理:

  • 波长更长:433MHz的波长约为69cm,而2.4GHz的波长仅为12.5cm。波长越长,绕射能力越强,穿墙性能越好。

  • 干扰更少:2.4GHz频段拥挤不堪(蓝牙、Wi-Fi、微波炉、Zigbee……),而433MHz属于工业、科学和医疗(ISM)频段,干扰源相对较少。

  • 功耗更低:相同输出功率下,433MHz射频电路的功耗通常低于2.4GHz。

结论: 对于遥控器这类低数据率(几kbps)、高穿墙要求的应用场景,433MHz依然是不可替代的选择。

五、振浩微的技术底蕴与方案优势

VM8821T的背后,是深圳振浩微在Sub-1G领域十余年的深耕。

深圳振浩微10多年都在深耕SUB1G,各类产品规格,适合不同大小、距离、部署、预算等项目要求的落地方案有很多,公里级稳定传输也不是问题。如果你想将芯片拿回去自主开发掌握终端产品核心技术,我们自研的高集成芯片,简化产品电路设计,会让您的二次开发更省心。

振浩微的核心优势:

  1. 完整的产品矩阵:从接收芯片(如VI520R)到发射SOC(如VM8821T),再到收发一体模组,覆盖各类应用场景。

  2. 原厂技术支持:提供成熟的典型电路、参考BOM、默认程序,让二次开发变得简单。

  3. 高性价比:国产芯片的天然成本优势,加上高集成度设计,整体方案成本远低于进口方案。

  4. 稳定供货:不受国际供应链波动影响,交期可控。

六、典型应用电路及BOM简析

VM8821T的典型电路极其简洁,外围仅需少量元件:

射频输出部分:

  • L1、L2:匹配网络电感(315MHz/433MHz均推荐220nH + 39nH/22nH)

  • C5:匹配电容(220pF)

  • 天线:可采用PCB天线、螺旋天线或外接鞭状天线

电源部分:

  • C2、C3、C4:三颗1µF滤波电容并联,确保电源纯净

  • R1、R2、R3:10Ω电源滤波电阻

按键部分:

  • 最多25个按键,采用矩阵扫描方式

  • R4(1kΩ):LED限流电阻

  • R5(1kΩ):上拉电阻

整个方案的外围元件不超过15个,极大降低了BOM成本和PCB面积。

七、结论:VM8821T是遥控器设计的“最优解”

如果你是以下产品的开发者:

  • 遥控门禁、车库门控制器

  • 电视机/机顶盒/空调遥控器

  • 遥控风扇、照明开关

  • 胎压监测系统发射端

  • 玩具遥控器

那么,VM8821T值得你认真考虑。

核心结论:

你的需求VM8821T的答案
要低成本单芯片替代MCU+RF,BOM减少30%以上
要长续航1µA待机电流,一颗电池用好几年
要远距离15dBm输出功率,穿墙无忧
要快开发预置编码协议,典型电路即拿即用
要小体积SOP12封装,外围器件极少

在遥控器这个成熟而又竞争激烈的市场,选择一颗合适的核心芯片,往往决定了产品的最终成败。VM8821T,就是那个让你省心、省成本、省时间的“正确答案”。

注:本文技术参数引用自VM8821T数据手册 V1.7,实际应用请以最新版本规格书为准。
