VG254M 2.4GHz无线收发SOC | 1/2Mbps | 2K OTP + 128B SRAM | 自动应答/重传 | 1.9~3.6V

一、产品核心优势

二、产品概述

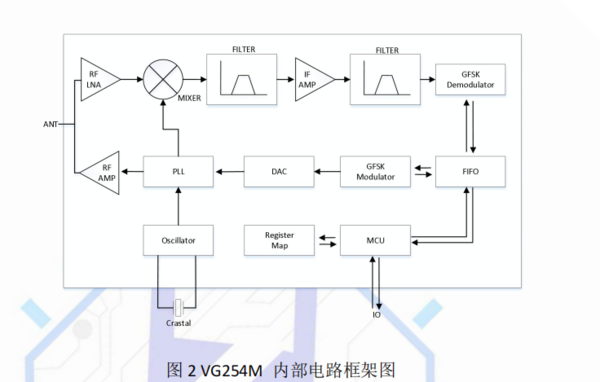

VG254M 是一款低成本、高集成度2.4GHz无线收发SOC，片上集成发射机、接收机、频率综合器、GFSK/FSK调制解调器和8位OTP微处理器。

发射功率最大8dBm（可调），接收灵敏度-92dBm@1Mbps。内置2K×14b OTP + 128B SRAM，14个可独立控制双向IO，5路10bit PWM，集成1~20MHz高精度振荡器。

内置协议引擎，支持自动应答与自动重传，3条数据通道支持星型组网。4线SPI接口，SOP16封装，是无线鼠标、遥控器、无线传感等2.4GHz应用的理想选择。

三、关键技术特性

✦ 收发一体 + 内置MCU（核心优势）

• 集成发射机、接收机、频率综合器、GFSK/FSK调制解调器

• 内置8位OTP微处理器（RISC架构，55条指令）

• 2K×14b OTP + 128B SRAM

• 支持C、汇编语言，编程简单易上手

✦ 可编程发射功率

✦ 内置协议引擎

• 自动应答：收到数据包自动回复ACK

• 自动重传：未收到ACK自动重发

• 自动封包/解包：硬件完成前导码+地址+CRC

• 3条数据通道，支持1:3星型网络

✦ 丰富的外设资源

✦ 晶振规格

• 16MHz ±20ppm，ESR≤60Ω，负载电容12pF

• 内部集成负载电容，无需外接

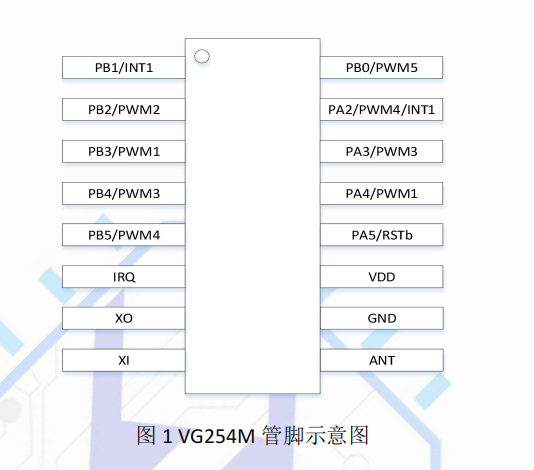

四、引脚定义（SOP16）

内部SPI配置：MISO→PA0，MOSI→PA1，SCK→PA7，CSN→PA6

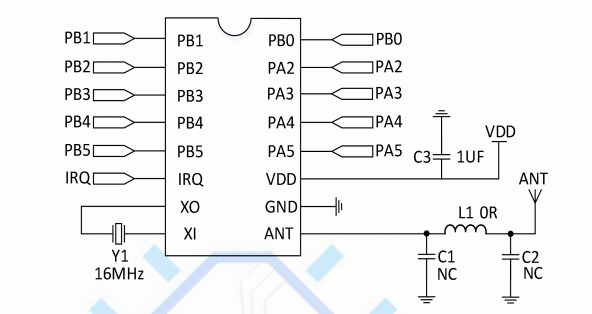

五、典型应用电路

核心外围：16MHz晶振 + 天线匹配网络 + 去耦电容，外围极简。

六、应用场景

• 🖱️ 无线鼠标/键盘 —— 2.4GHz高速传输

• 🎮 遥控器/游戏手柄 —— 低延迟、低功耗

• 🏠 智能照明/开关 —— 自动重传确保可靠

• 📡 无线传感网络 —— 星型组网，多从机通信

• 🚪 遥控门禁系统 —— 双向通信，ACK确认

• 🧸 玩具遥控

七、封装与订购

八、注意事项

1. 晶振：16MHz ±20ppm，内部集成负载电容12pF，无需外接

2. 2.4GHz天线匹配：需根据实际PCB调整

3. SPI通信：速率最高8Mbps，注意时序要求

4. OTP烧录：程序空间为OTP，仅可烧录一次，调试请使用仿真工具

5. 防静电：CMOS器件，HBM ≥ ±3kV

九、技术支持

• 提供参考原理图、PCB Layout指导、天线匹配调试

• 提供SDK开发包、SPI驱动示例代码、协议引擎配置指南

• 提供OTP烧录工具

• 符合RoHS，稳定供货
