VM8891T 可重复擦写发射SOC | 内置8位MCU | 支持1527/NEC/2262/滚动码 | 单芯片遥控器方案

一、产品核心优势

二、产品概述

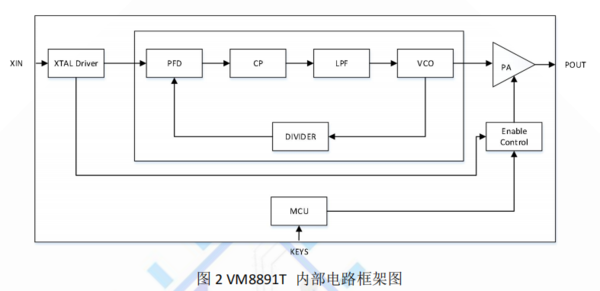

VM8891T 是一款低功耗、大功率315/433MHz发射SOC，内部集成了可重复擦写的MTP微处理器、PLL频率合成器和E类功率放大器，可单芯片完成遥控器全部功能。

15dBm大功率输出（@5V）确保远距离遥控，1.5μA超低待机电流延长电池寿命。内置1K MTP + 64B EEPROM，支持固件反复擦写，开发调试更灵活。内置MCU支持25个按键扫描，支持1527、NEC、2262、滚动码等多种编码协议。1.8~5.5V宽电压，YSP12封装，是成本敏感型遥控器的理想选择。

三、关键技术特性

✦ MTP可重复擦写（核心优势）

• 1K×14b MTPROM，支持反复擦写

• 64Byte EEPROM，可存储配对信息

• 开发调试灵活，支持固件升级

✦ 15dBm大功率输出

• @5V供电：15dBm

• @3V供电：13dBm

• E类放大器，π型匹配网络，谐波抑制≥35dBc

✦ 支持多种编码协议

• 1527、NEC、2262、滚动码等

• 默认程序：类似1527编码（16位客户码滚码+8位键值）

✦ 25按键扫描

• 6个可编程I/O，支持25个按键矩阵扫描

• 满足复杂遥控器需求

✦ 超低功耗

• 待机电流仅1.5μA

• 支持Standby和Halt省电模式

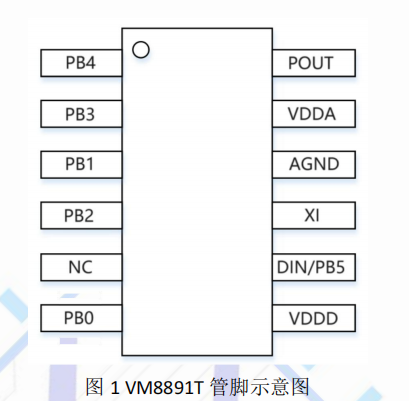

四、引脚定义（YSP12）

五、典型应用电路

核心BOM（433MHz）

六、应用场景

• 🎮 遥控器（风扇/照明/机顶盒） —— 单芯片方案，BOM极简

• 🚪 遥控门禁系统（RKE）

• 🧸 玩具遥控

• 📡 无线传感发射端

• 🚗 胎压监测发射端

• 🔄 红外接收器替换

七、封装与订购

八、注意事项

1. 晶振：±20ppm，ESR≤60Ω，负载电容20pF

2. 电路设计：建议按参考电路设计，否则可能产生较高开发费用

3. 持续按键：约400帧后自动停止发射（省电保护）

4. 防静电：CMOS器件，HBM ≥ ±2kV

九、技术支持

• 提供参考原理图、PCB Layout指导、天线匹配调试支持

• 支持固件定制开发（编码协议、按键映射）

• 提供烧录工具和烧录座

• 符合RoHS，稳定供货
