VI8805H 大功率发射芯片| 外接晶振驱动电容 | 谐波抑制35dBc

一、产品核心优势

二、产品概述

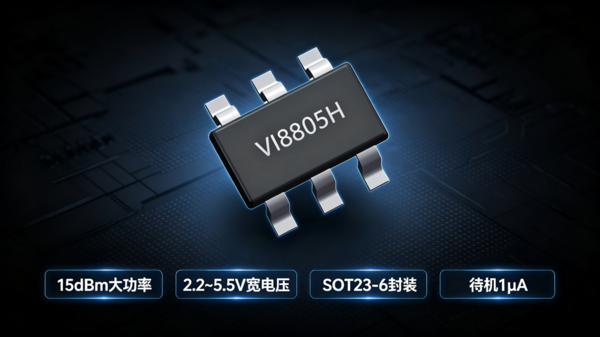

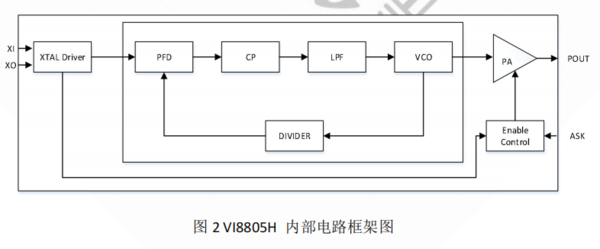

VI8805H 是一款低功耗、大功率、超小封装的315/433MHz发射芯片。片内集成PLL频率合成器和E类功率放大器，单芯片完成射频发射功能。

15dBm大功率输出（315/433MHz全频段），2.2~5.5V宽工作电压，支持干电池、纽扣电池、锂电池等多种供电方式。SOT23-6超小封装（仅2.9×1.6mm），待机电流仅1μA，谐波抑制达35dBc，是空间受限、成本敏感的无线发射产品的理想选择。

三、关键技术特性

✦ 15dBm大功率输出

• 315MHz和433MHz均达15dBm

• E类放大器，π型匹配网络

• 谐波抑制≥35dBc，频谱纯净

✦ 2.2~5.5V宽工作电压

• 支持纽扣电池（3V）、干电池（3V）、锂电池（3.7V）、USB（5V）

• 一颗芯片覆盖所有常见电源方案

✦ SOT23-6超小封装

• 尺寸仅2.9×1.6mm

• 适合遥控器、智能传感器、可穿戴设备等空间受限产品

✦ 外接晶振驱动电容

• XI/XO双引脚驱动晶体

• C6/C7为晶振驱动电容（参考值见BOM）

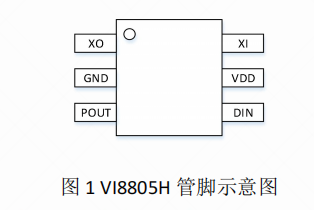

四、引脚定义（SOT23-6）

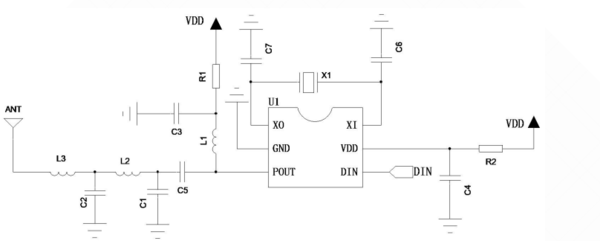

五、典型应用电路与BOM（433MHz）

核心BOM（433MHz）

六、应用场景

• 🎮 遥控器（风扇/照明/玩具） —— SOT23-6超小封装

• 🚪 遥控门禁系统（RKE） —— 15dBm大功率，远距离遥控

• 🚗 胎压监测（TPMS） —— 小尺寸+低功耗

• 📡 无线传感发射端 —— 2.2~5.5V宽电压

• 🔄 红外接收器替换

• 🧸 玩具遥控

七、封装与订购

八、注意事项

1. 晶振：±20ppm，ESR≤60Ω，负载电容20pF

2. 晶振驱动电容：C6/C7需外接（参考值36~43pF）

3. 天线匹配：π型匹配网络需根据实际PCB和天线调整

4. 防静电：CMOS器件，HBM ≥ ±3kV

九、技术支持

• 提供参考原理图、PCB Layout指导、天线匹配调试支持

• 符合RoHS，稳定供货

立即咨询 VI8805H 芯片样品及技术支持
SOT23-6超小封装 + 15dBm大功率 + 2.2~5.5V宽电压 + 待机1μA，一颗芯片满足所有发射需求！
