VI510L ASK接收芯片 | 0.3μA关断电流 | 1~10kbps | 700kHz带宽

VI510L 是一款高集成度、低功耗的单片 ASK/OOK 射频接收芯片。高频信号接收功能全
部集成于片内以达到用最少的外围器件和最低的成本获得最可靠的接收效果。因此它是真正
意义上的“无线高频调制信号输入，数字解调信号输出”的单片接收器件。
VI510L 为 SOP8 封装，正常工作电压范围 2.0~5.5V ，正常工作电流 3.4-3.8mA
18922859887 在线询价
产品详情
查看文档

一、产品核心优势

核心指标VI510L 性能优势说明
接收灵敏度-115dBm @3kbps高灵敏度，远距离接收
工作电流3.8mA @433MHz / 3.4mA@315MHz超低功耗
关断电流0.3μA极低待机功耗
启动时间3ms快速唤醒，适合低功耗应用
工作电压2.0~5.5V宽电压，3V/5V兼容
接收带宽700kHz @433/315MHz宽带宽，抗频率漂移能力强
数据率1~10kbps适配多种遥控协议
ESD等级HBM ≥ ±4kV抗静电能力强
封装SOP8标准封装

二、产品概述

VI510L 是一款高集成度、低功耗ASK/OOK射频接收芯片，-115dBm高灵敏度确保远距离稳定接收，3.8mA@433MHz超低功耗，0.3μA关断电流，3ms快速启动。

700kHz宽接收带宽（315/433MHz均为700kHz），对晶振频率偏差和温度漂移容忍度极高，量产一致性好。片内自动完成RF/IF调谐，无需手动调节。SOP8封装，适合遥控门禁、胎压监测、无线传感等应用。

三、关键技术特性

✦ -115dBm高灵敏度

  • 315/433MHz双频段均达-115dBm（3kbps, 0.1%BER）

  • 远距离穿墙能力强

✦ 700kHz宽接收带宽（核心优势）

  • 315MHz和433MHz均为700kHz宽带宽

  • 对晶振频率偏差容忍度高

  • 温度漂移适应性强，量产一致性好

✦ 超低功耗

  • 工作电流仅3.8mA@433MHz / 3.4mA@315MHz

  • 关断电流仅0.3μA

  • 启动时间仅3ms

✦ 宽频段覆盖

  • 支持300~440MHz宽频段

  • 适配315MHz、433.92MHz及更多频点

✦ CTH电容灵活配置

CTH电容启动时间抗干扰能力适用场景
330~470nF快（3ms）一般电池供电、快速唤醒
1~4.7μF较慢强AC-DC供电、电机干扰环境

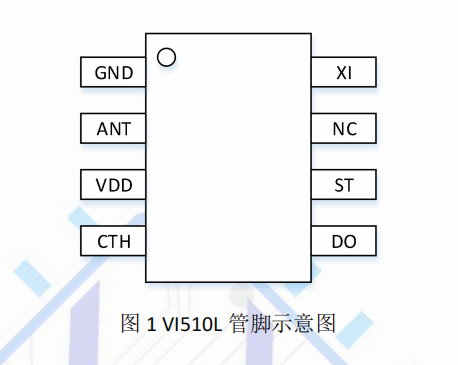

四、引脚定义（SOP8）

管脚名称功能
1GND接地
2ANT射频输入
3VDD2.0~5.5V供电
4CTH数据滤波（外接电容）
5DOUT数据输出
6ST关断控制（高电平关断）
7NC悬空
8XI晶振输入

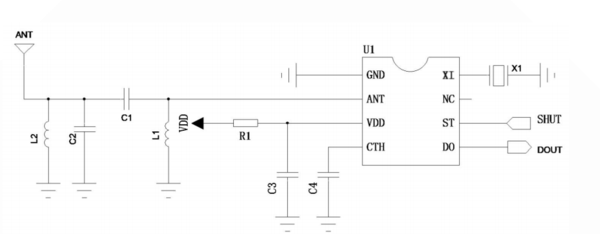

五、典型应用电路与BOM（433MHz）

（VI510L 典型应用电路）

标号说明315MHz433MHz
X1晶体（±20ppm）4.897MHz6.7458MHz
L1匹配电感68nH39nH
L2匹配电感39nH27nH
C1匹配电容1.5pF1.5pF
C2匹配电容6.8pF5.6pF
C3电源滤波1μF1μF
C4CTH电容0.1μF0.1μF
R1电源滤波47Ω47Ω

六、应用场景

20260908

  • 🚗 遥控门禁系统（RKE）

  • 🚲 胎压监测（TPMS）

  • 💡 遥控风扇/照明开关

  • 📡 无线传感数据传输

  • 🔄 红外接收器替换

  • 🎮 玩具遥控

七、封装与订购

参数规格
封装SOP8
本体尺寸4.9×3.9mm
引脚间距1.27mm
工作温度-40℃ ~ +85℃
ESD等级HBM ≥ ±4kV


八、注意事项

  1. ST引脚：高电平关断（0.3μA），低电平工作

  2. CTH电容：根据干扰情况选择（0.1~4.7μF）

  3. 晶振：±20ppm，ESR≤60Ω，负载电容15pF

  4. 防静电：CMOS器件，HBM ≥ ±4kV

九、技术支持

  • 提供参考原理图、天线匹配调试指导

  • 符合RoHS，稳定供货

立即咨询 VI510L 芯片样品及技术支持
-115dBm灵敏度 + 3.8mA低功耗 + 700kHz宽带宽，高性价比远距离接收芯片！
