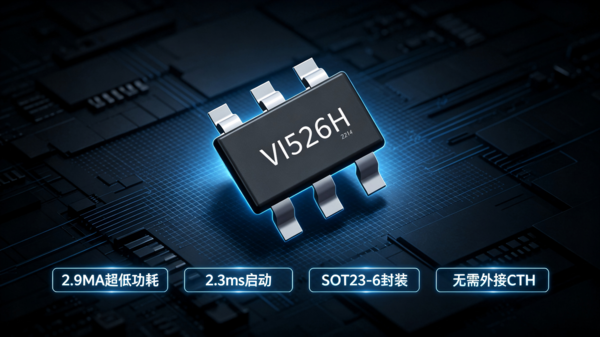

VI526H ASK接收芯片 | 2.9mA低功耗| -110dBm灵敏度| 无需外接CTH电容

一、产品核心优势

二、产品概述

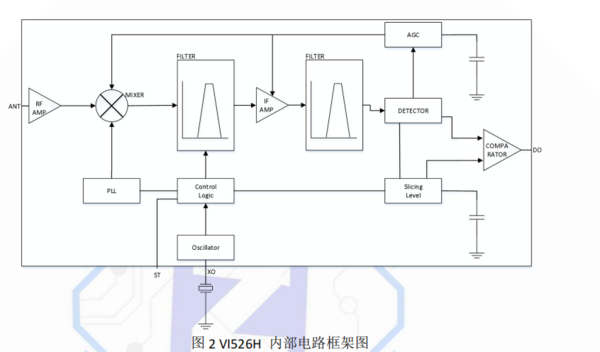

VI526H 是一款高集成度、超低功耗ASK/OOK射频接收芯片，采用SOT23-6超小封装，2.9mA@433MHz业界极低工作电流，10nA关断电流，2.3ms快速启动，是电池供电低功耗应用的终极选择。

-110dBm灵敏度确保远距离接收，内部集成CTH电容（数据手册未提及需外接CTH），外围更精简。片内自动完成RF/IF调谐，无需手动调节。ESD高达±6kV，可靠性极佳。SOT23-6封装，适合遥控门禁、胎压监测、无线传感等空间受限、功耗敏感的应用。

三、关键技术特性

✦ 2.9mA业界极低功耗（核心优势）

• 2.9mA@433MHz / 2.8mA@315MHz

• 10nA关断电流，待机几乎不耗电

• 纽扣电池供电设备续航大幅延长

✦ 2.3ms超快启动

• 快速唤醒，适合低功耗间歇工作模式

• 有效降低平均功耗

✦ SOT23-6超小封装

• 尺寸仅 2.9×1.6mm

• 适合无线耳机、智能戒指、微型传感器等极限空间产品

✦ -110dBm高灵敏度

• 315/433MHz双频段均达-110dBm（3kbps, 0.1%BER）

• 远距离穿墙能力强

✦ 内部集成CTH电容

• 无需外接数据滤波电容

• 外围仅需晶振+3颗阻容，极致精简

✦ 无需外接晶振负载电容

• 负载电容集成于芯片内

• 节省2颗外围电容

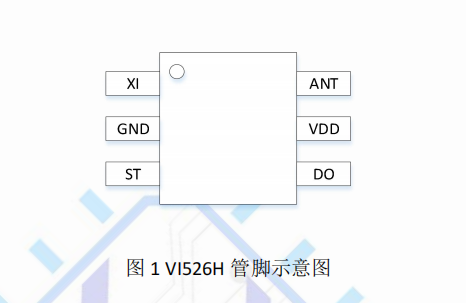

四、引脚定义（SOT23-6）

五、典型应用电路与BOM（433MHz）

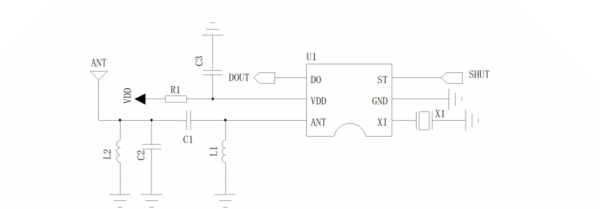

（VI526H 典型应用电路）

外围精简：仅需1颗晶振+2颗电感+3颗电容+1颗电阻即可工作。

六、应用场景

• 🎧 无线耳机/可穿戴设备 —— SOT23-6超小封装，极致省空间

• 🚗 遥控门禁系统（RKE）

• 🚲 胎压监测（TPMS）

• 💡 遥控风扇/照明开关

• 📡 无线传感数据传输

• 🎮 玩具遥控

七、封装与订购

八、与其他ASK接收芯片对比

九、注意事项

1. ST引脚：高电平关断（10nA），低电平工作

2. 晶振：±20ppm，ESR≤60Ω，负载电容15pF

3. 无需外接CTH电容：内部已集成

4. 防静电：虽ESD达±6kV，仍需注意防护

十、技术支持

• 提供参考原理图、天线匹配调试指导

• 符合RoHS，稳定供货

立即咨询 VI526H 芯片样品及技术支持
2.9mA超低功耗 + SOT23-6超小封装 + 10nA关断 + ±6kV ESD，低功耗接收芯片！
