VT21XR ASK接收芯片 | -118dBm灵敏度 | 1.8ms启动 多档带宽可调

一、产品核心优势

二、产品概述

VT21XR 是一款高集成度、超低功耗ASK/OOK射频接收芯片，-118dBm业界领先灵敏度，1.8ms超快启动时间，1.8V超低工作电压，是电池供电低功耗应用的理想选择。

四档位解调滤波器带宽可调（1.8~20kbps），适配不同数据率。内置镜像抑制混频器，模拟RSSI输出（18mV/dB）实时指示信号强度，SQ静噪控制有效滤除噪声。0.3μA关断电流。提供SOP16和SSOP16两种封装。

三、关键技术特性

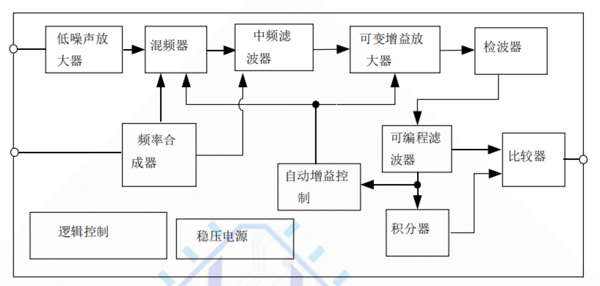

（内部电路框架图）

✦ -118dBm超高灵敏度

• 315/433MHz双频段均达-118dBm（3kbps, 0.1%BER）

• 业界领先，远距离穿墙能力强

✦ 1.8ms超快启动 + 1.8V超低电压

• 启动时间仅1.8ms，适合低功耗间歇唤醒应用

• 最低工作电压1.8V，纽扣电池直供

✦ 四档带宽可调（核心优势）

✦ 模拟RSSI输出

• 输出范围：0.42~1.68V（对应-110dBm~-40dBm）

• 斜率：18mV/dB

• 实时信号强度指示

✦ SQ静噪控制

• SQ接地：开启静噪，滤除噪声

• SQ悬空：关闭静噪

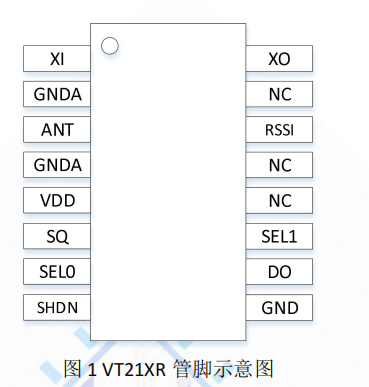

四、引脚定义（SOP16/SSOP16）

五、典型应用电路与BOM（433MHz）

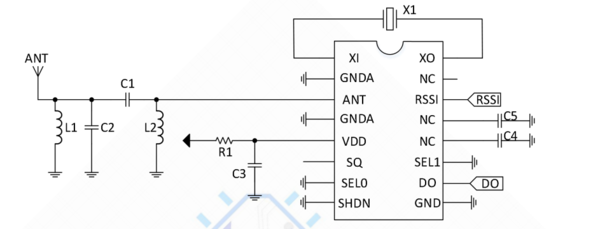

（VT21XR 典型应用电路）

六、应用场景

• 🚗 遥控门禁系统（RKE）

• 🚲 胎压监测（TPMS）

• 💡 遥控风扇/照明开关

• 📡 无线传感数据传输

• 🔄 红外接收器替换

• 🎮 玩具遥控

七、封装与订购

八、注意事项

1. SHDN引脚：低电平工作，高电平关断（0.3μA）

2. SQ引脚：接地开启静噪，悬空关闭

3. 带宽配置：根据数据率通过SEL0/SEL1配置

4. CAGC电容：根据带宽配置选择（0.47~4.7μF）

5. 晶振：±20ppm，ESR≤60Ω

6. 防静电：CMOS器件，HBM ≥ ±2kV

九、技术支持

• 提供参考原理图、天线匹配调试指导

• 支持带宽配置咨询

• 符合RoHS，稳定供货

立即咨询 VT21XR 芯片样品及技术支持
-118dBm灵敏度 + 1.8ms启动 + 1.8V超低电压 + 四档带宽可调 + RSSI输出，旗舰级ASK接收芯片！
