VT470R ASK接收芯片 | -113dBm灵敏度 | 3.9mA超低功耗| 多档带宽可调

一、产品核心优势

二、产品概述

VT470R 是一款高集成度、超低功耗ASK/OOK射频接收芯片，-113dBm灵敏度确保远距离接收，3.9mA@433MHz工作电流实现极低功耗，0.3μA关断电流延长电池寿命。

多档位解调滤波器带宽可调（0.625~10kbps），灵活适配不同数据率。内置镜像抑制混频器，抗干扰性能优异。模拟RSSI输出实时指示信号强度，WAKEB引脚检测到RF信号后唤醒MCU，进一步优化系统功耗。3ms快速启动，适合低功耗间歇工作。SOP16/SSOP16封装。

三、关键技术特性

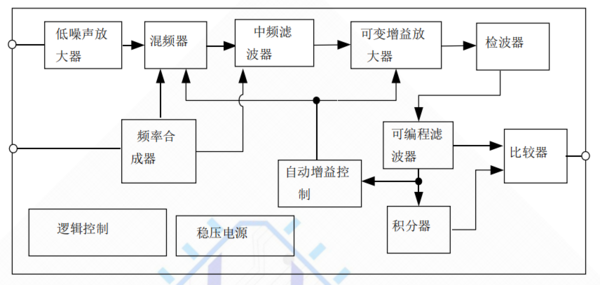

(VT470R 内部电路框架图)

✦ -113dBm高灵敏度

• 315/433MHz双频段均达-113dBm（3kbps, 0.1%BER）

• 远距离稳定接收

✦ 超低功耗

• 3.4mA@315MHz / 3.9mA@433MHz

• 关断电流仅0.3μA

• 启动时间仅3ms

✦ 多档带宽可调（核心优势）

✦ 丰富的外设接口

• 模拟RSSI输出：实时信号强度指示

• WAKEB引脚：检测到RF信号输出低电平，唤醒MCU

• ST关断控制：高电平关断（0.3μA），低电平工作

✦ 宽电压稳定工作

• 2.0~5.5V宽电压，3V/5V系统兼容

• 内部集成LDO稳压器，抗电源波动能力强

✦ 晶振频率对照

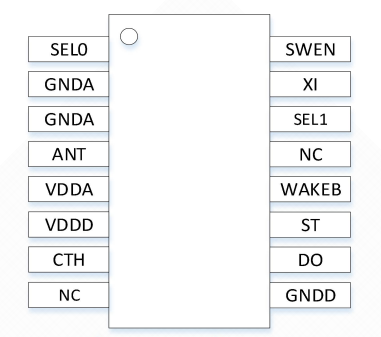

四、引脚定义（SOP16/SSOP16）

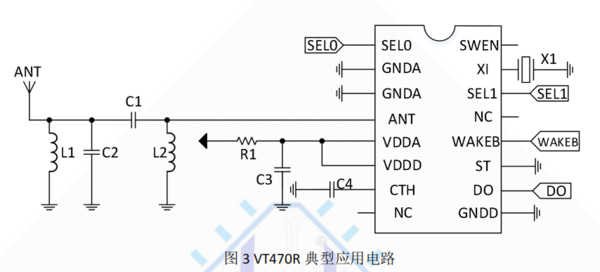

五、典型应用电路与BOM（433MHz）

六、应用场景

• 🚗 遥控门禁系统（RKE）

• 🚲 胎压监测（TPMS）

• 💡 遥控风扇/照明开关

• 📡 无线传感数据传输

• 🔄 红外接收器替换

• 🎮 玩具遥控

七、封装与订购

八、注意事项

1. ST引脚：高电平关断（0.3μA），低电平工作

2. 带宽配置：根据数据率通过SEL0/SEL1/SWEN配置

3. 晶振：±20ppm，ESR≤60Ω，负载电容15pF

4. CTH电容：外接数据滤波电容，推荐0.1μF

5. WAKEB：RF信号检测输出，可用于唤醒MCU

6. 防静电：CMOS器件，HBM ≥ ±4kV

九、技术支持

• 提供参考原理图、天线匹配调试指导

• 支持带宽配置咨询

• 符合RoHS，稳定供货

立即咨询 VT470R 芯片样品及技术支持
-113dBm灵敏度 + 3.9mA低功耗 + 多档带宽可调 + WAKEB唤醒输出，高集成度16脚接收芯片！
