VT1101R GFSK收发芯片 | 无线唤醒 | 自动频率补偿 | 智能抄表/物联网
分享到:

VT1101R GFSK收发芯片 | 无线唤醒 | 自动频率补偿 | 智能抄表/物联网

本芯片为低功耗无线通信芯片,工作频段为 170-950MHz,支持 168 /230 /315/433 /470/
510/868/915MHz 等 ISM 应用。通信速率最低为 0.6Kbps,最高为 250Kbps,调制模式为 GFSK。
最高灵敏度为-112dBm@433MHz。数据收发缓冲 FIFO 为 64 字节,用户数据包最大为 256 字
节。用户接口为四线模式 SPI 总线。支持无线唤醒功能。
产品详情
查看文档

一、产品核心优势

核心指标VT1101R 性能优势说明
工作频段170~950MHz覆盖168/315/433/868/915MHz等全部ISM频段
调制方式GFSK抗干扰能力强
发射功率+18dBm(可调-22~18dBm)大功率输出,远距离通信
接收灵敏度-112dBm @0.6kbps微弱信号可靠接收
数据率0.6~250kbps低速传感到高速数传全支持
接收电流24mA @433MHz低功耗接收
睡眠电流3μA超低待机
FIFO64字节(RX/TX独立)大容量数据缓冲
最大数据包256字节支持长数据包
频道切换110μs快速跳频
封装QFN20(4×4mm)超小封装

二、产品概述

VT1101R 是一款宽频段、低功耗、GFSK收发芯片,工作频率170~950MHz,覆盖168/230/315/433/470/510/868/915MHz等全部ISM频段。发射功率最大18dBm,接收灵敏度-112dBm@0.6kbps,数据率0.6~250kbps。

芯片内置64字节FIFO(收发独立),最大256字节数据包,支持无线唤醒、自动频率补偿(AFC)、载波监听、空闲信道评估、链路质量指示等功能。SPI接口通信,QFN20(4×4mm)封装,是智能抄表、物联网、家庭楼宇自动化等应用的理想选择。

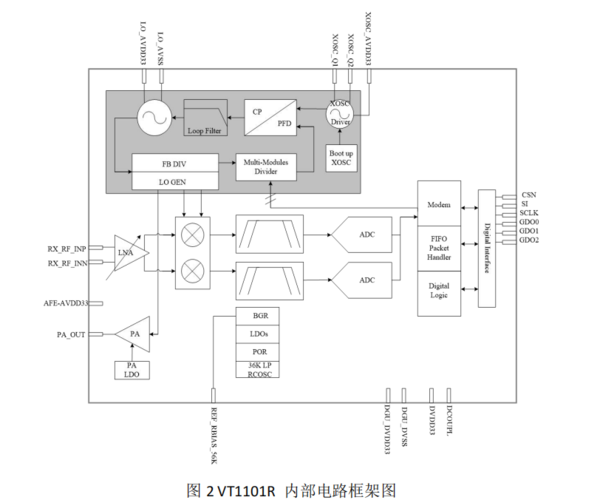

三、关键技术特性

✦ 宽频段覆盖(170~950MHz)

  • 支持168/230/315/433/470/510/868/915MHz等频段

  • 全球ISM频段通用,适配国内外市场

✦ 高灵敏度、大功率

数据率灵敏度发射功率
0.6kbps-112dBm+18dBm
4.8kbps-106dBm—
10kbps-92dBm—
100kbps-87dBm—

✦ 丰富的数字功能

  • 自动频率补偿(AFC) :自动校正频率偏移

  • 无线唤醒(WOR) :周期性唤醒监听,降低功耗

  • 载波监听(CS)/ 空闲信道评估(CCA) :避免信道冲突

  • 链路质量指示(LQI) :实时评估信号质量

  • 数字RSSI :精确信号强度测量

✦ 灵活的数据包处理

  • 可编程前导码 + 4字节同步字

  • 支持地址滤波、CRC校验

  • 可变/固定数据包长度

✦ 超低功耗

模式功耗
接收(RX)24mA
发射(TX @18dBm)110mA
发射(TX @0dBm)19mA
空闲(IDLE)3.5~6mA
睡眠(SLEEP)3μA
载波监听轮询50μA

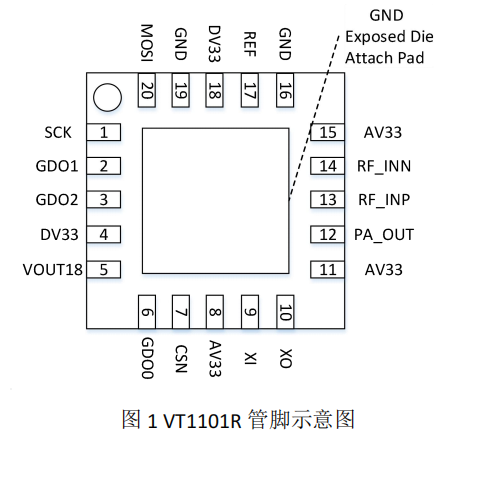

四、引脚定义(QFN20)

管脚名称功能
1SCKSPI时钟
2GDO1SPI数据输出
3GDO2数字测试/GPIO
4DV33数字电源(3.3V)
5VOUT18LDO输出(1.8V)
6GDO0GPIO
7CSNSPI片选
8AV33模拟电源(3.3V)
9XI晶振输入
10XO晶振输出
11AV33模拟电源(3.3V)
12PA_OUT功率输出
13RF_INPRX差分输入+
14RF_INNRX差分输入-
15AV33模拟电源
16GND接地
17RFE基准电阻
18DV33数字电源
19GND接地
20MOSISPI数据输入

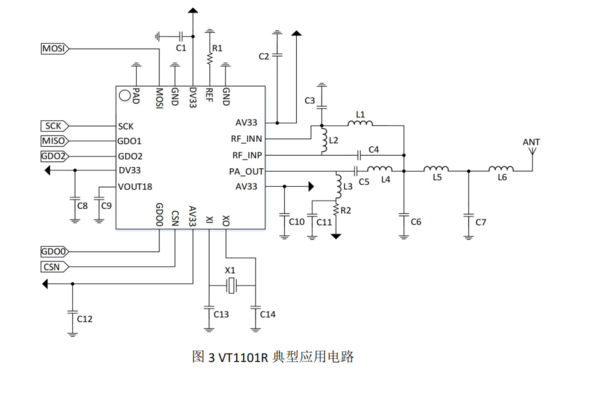

五、典型应用电路

标号说明433MHz值868MHz值
X1晶振26MHz26MHz
L1/L2/L6匹配电感33nH/47nH/39nH12nH/12nH/12nH
L3/L4/L5匹配电感220nH/6.8nH/22nH220nH/3.3nH/8.2nH
C1/C2滤波电容100nF100nF

六、应用场景

  • 📡 高级抄表/无线计量系统

  • 🏠 家庭和楼宇自动化

  • 🌐 物联网应用

  • 🚗 遥控门禁系统

  • 📊 无线传感数据传输

  • 🚲 胎压监测设备

七、封装与订购

参数规格
封装QFN20(4×4mm)
本体尺寸4.0 × 4.0 mm
引脚间距0.5mm
工作温度-40℃ ~ +85℃
ESD等级HBM ≥ ±2kV

八、注意事项

  1. 晶振:26MHz ±20ppm,负载电容20pF

  2. 天线匹配:差分RF_INP/RF_INN,需外接匹配网络

  3. 基准电阻:RFE引脚(17脚)需外接精密电阻

  4. SPI时序:最高6.5MHz,注意时序要求

  5. 防静电:CMOS器件,注意防护

九、技术支持

  • 提供参考原理图、寄存器配置指南、SPI驱动示例

  • 支持频段定制配置

  • 符合RoHS,稳定供货

立即咨询 VT1101R 芯片样品及技术支持
170~950MHz宽频段 + 18dBm大功率 + 无线唤醒,一颗芯片满足所有ISM频段无线通信需求!
