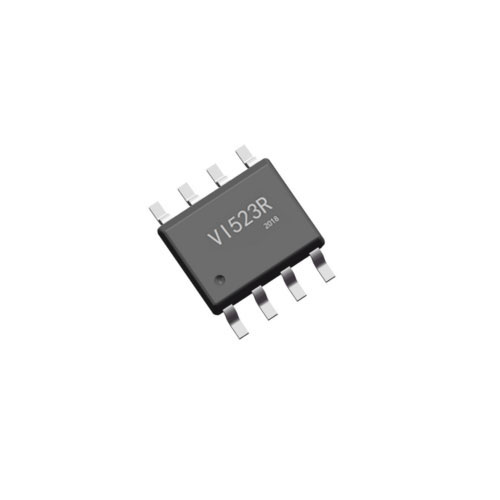

VI523R ASK接收芯片 | -113dBm灵敏度 | 4ms快速启动 | SOP8封装
分享到：

VI523R ASK接收芯片 | -113dBm灵敏度 | 4ms快速启动 | SOP8封装

VI523R 是一款高集成度、低功耗的单片 ASK/OOK 射频接收芯片。高频信号接收功能
全部集成于片内以达到用最少的外围器件和最低的成本获得最可靠的接收效果。因此它是真
正意义上的“无线高频调制信号输入，数字解调信号输出”的单片接收器件。
18922859887 在线询价
产品详情
查看文档

一、产品核心优势

核心指标VI523R 性能优势说明
接收灵敏度-113dBm @433MHz远距离接收，穿墙能力强
工作电流5.2mA @433MHz超低功耗，适合电池供电
关断电流0.3μA待机功耗极低
启动时间4ms（CTH=470nF）快速唤醒，适合间歇工作
工作频段300~490MHz覆盖315/433MHz及更多频点
接收带宽500kHz@433MHz抗频率漂移能力强
镜像抑制30dB有效抑制镜像干扰
数据率1~5kbps适配主流遥控协议
封装SOP8标准封装，易于生产

二、产品概述

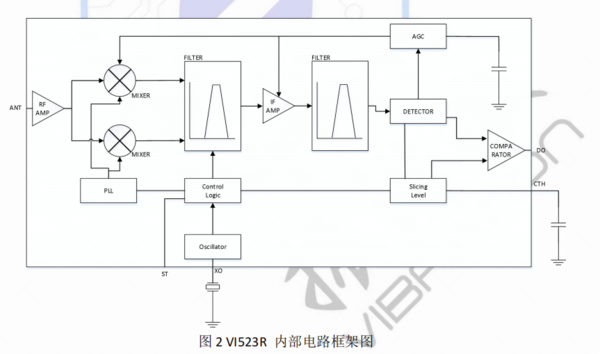

VI523R 是振浩微电子推出的一款高集成度、低功耗ASK/OOK射频接收芯片，是VI521R的升级版本。芯片内部集成LNA、混频器、IF滤波器、限幅放大器及PLL等完整射频前端，真正实现“天线输入，数据输出”。

-113dBm高灵敏度（433MHz）确保远距离接收，5.2mA工作电流和0.3μA关断电流满足低功耗需求，4ms快速启动适合电池供电的间歇唤醒应用（如胎压监测、遥控门禁）。片内自动完成RF/IF调谐，无需手动调节，降低生产成本。

三、关键技术特性

✦ 高灵敏度、低功耗

  • -113dBm@433MHz / -112dBm@315MHz（3kbps, 0.1%BER）

  • 工作电流仅5.2mA@433MHz / 5.0mA@315MHz

  • 关断电流仅0.3μA

✦ 4ms快速启动

  • CTH外接470nF电容时，启动时间仅4ms

  • 适合低功耗间歇唤醒应用（TPMS、遥控门禁）

✦ 免手动调谐

  • 片内自动完成RF和IF调谐

  • 省去手工调节环节，降低生产成本，提高直通率

✦ 宽频段、宽带宽

  • 支持300~490MHz宽频段

  • 中频带宽500kHz@433MHz / 400kHz@315MHz

  • 对晶振频率偏差容忍度高，量产一致性好

✦ CTH电容灵活配置

CTH电容启动时间抗干扰能力适用场景
330~470nF快（4ms）一般电池供电、快速唤醒
1~4.7μF较慢强AC-DC供电、电机干扰环境

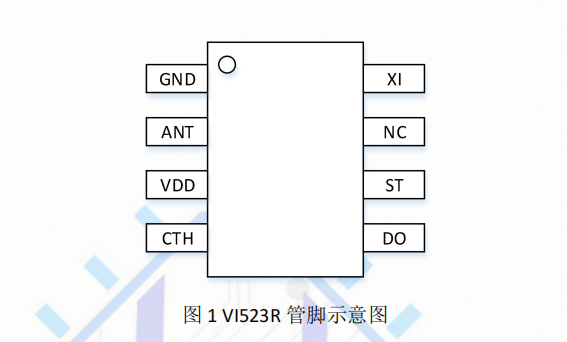

四、引脚定义（SOP8）

管脚名称功能
1GND接地
2ANT射频输入（外接匹配网络）
3VDD2.2~5.5V供电
4CTH数据滤波（外接电容）
5DOUT解调数据输出
6ST关断控制（高电平关断）
7NC悬空
8XI晶振输入

五、典型应用电路与BOM（433MHz）

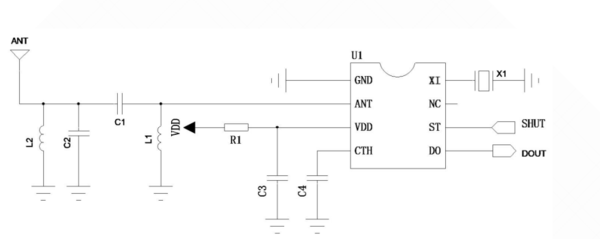

（VI523R典型应用电路图）


标号说明433MHz值
X1晶体13.51783~13.52127MHz
L1匹配电感68nH
L2匹配电感39nH
C1匹配电容3.3pF
C2匹配电容4.7pF
C3电源滤波1μF
C4数据滤波（CTH）470nF（快速）/4.7μF（抗干扰）
R1电源滤波47Ω

六、应用场景

20260831

  • 🚗 遥控门禁系统（RKE）

  • 🚲 胎压监测（TPMS）

  • 💡 遥控风扇/照明开关

  • 📡 无线传感数据传输

  • 🔄 红外接收器替换

  • 🎮 玩具遥控

七、封装与订购

参数规格
封装SOP8
本体尺寸4.9×3.9mm
引脚间距1.27mm
工作温度-40℃ ~ +85℃

八、注意事项

  1. 晶振选择：±20ppm，ESR≤60Ω，负载电容15pF

  2. CTH电容：根据系统干扰情况选择，平衡启动时间与抗干扰

  3. ST引脚：高电平关断，低电平工作

  4. 防静电：CMOS器件，HBM ≥ ±2kV

九、技术支持

  • 提供参考原理图、天线匹配调试指导

  • 与VI521R管脚兼容，可直接升级

  • 符合RoHS，稳定供货

立即咨询 VI523R 芯片样品及技术支持
-113dBm灵敏度 + 5.2mA功耗 + 4ms启动，可直代VI521R，性能全面升级！
