VI2157B 内置编码发射芯片 | 13dBm输出 | 支持1527/2262编码 | 待机0.1μA

一、产品核心优势

二、产品概述

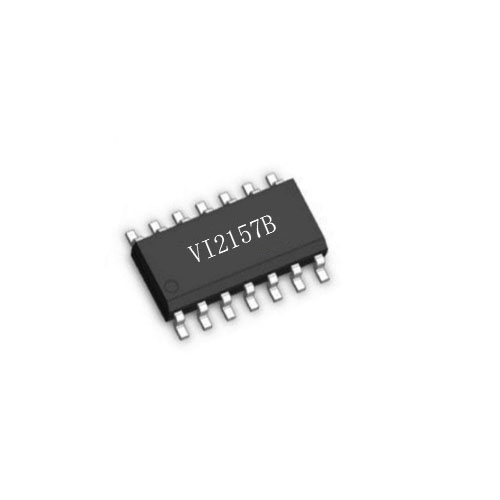

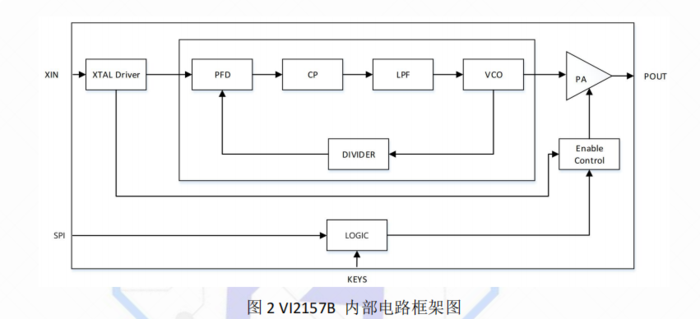

VI2157B 是一款内置1527/2262编码器的315/433/868MHz发射SOC芯片，片内集成编码器+PLL频率合成器+E类功率放大器，单芯片完成编码+发射全部功能。

13dBm大功率输出、9mA工作电流、0.1μA待机电流，支持4路独立按键和10路组合按键，键值可编程。1.8V超低工作电压，SOP14封装，是遥控器、无线门铃、智能家居发射端的理想选择。

三、关键技术特性

✦ 内置编码器，无需外接MCU

• 内置1527/2262编码器，自动完成编码

• 支持40kbps最大码率（可编程）

• 节省外接MCU和编码芯片，BOM成本大幅降低

✦ 超低功耗 + 大功率

• 工作电流仅9mA @3V/13dBm

• 待机电流仅0.1μA

• 工作电压低至1.8V，纽扣电池直供

✦ 灵活按键模式

✦ 晶振频率对照（内部集成负载电容）

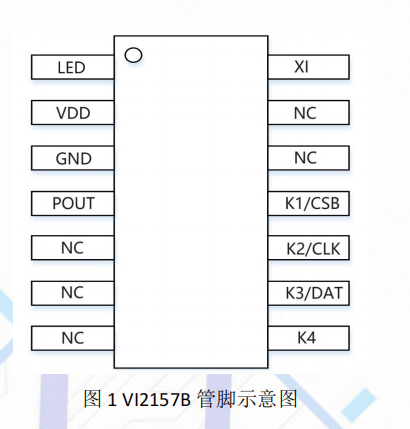

四、引脚定义（SOP14）

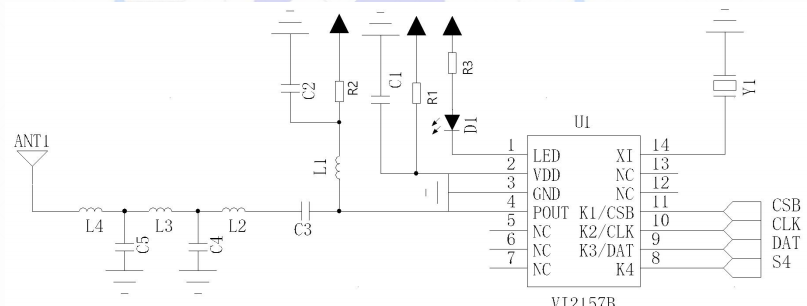

五、典型应用电路（433MHz核心BOM）

（图为：VI2157B 典型应用电路）

六、默认程序编码说明

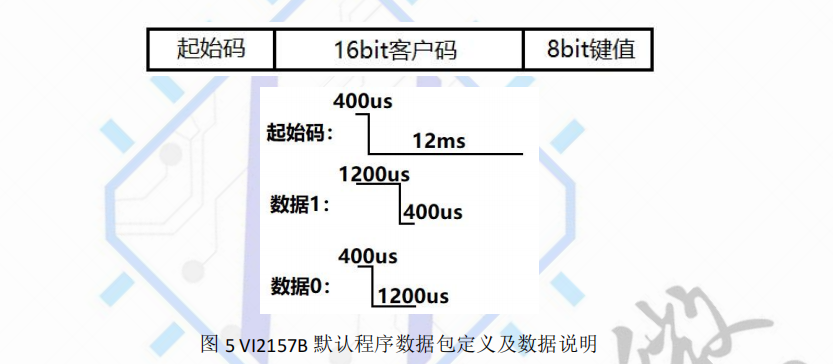

• 编码协议：类似1527，3字节数据包

  • 前20位：客户码（滚码），每颗芯片唯一

  • 后4位：按键键值

• 发射策略：持续按键约15秒后自动停止

默认键值表：

七、应用场景

• 🎮 遥控器（风扇/照明/机顶盒）

• 🚪 遥控门禁系统（RKE）

• 🧸 玩具遥控

• 📡 无线传感发射端

• 🚗 胎压监测（TPMS）

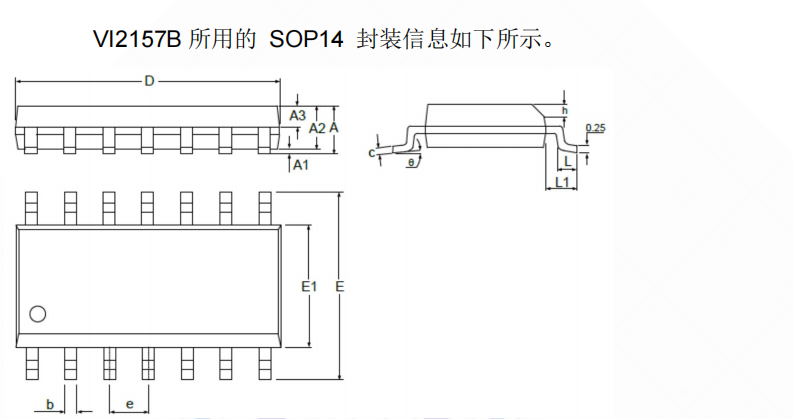

八、封装与订购

九、注意事项

1. 晶振必须使用指定频率（±20ppm），内部集成负载电容，无需外接

2. π型匹配网络需根据实际PCB和天线调整

3. CMOS器件，注意ESD防护

十、技术支持

• 提供参考原理图、PCB Layout指导、天线匹配调试支持

• 支持键值定制、编码格式定制

• 提供烧录工具

• 符合RoHS，稳定供货
