一、产品核心优势

🔥 为什么选择 VM86XXT？

二、产品概述

VM86XXT 是振浩微电子推出的一款低功耗、大功率、315/433MHz短距离无线发射SOC芯片。芯片内部集成了8位MCU、PLL频率合成器和E类功率放大器，可单芯片完成遥控器全部功能，无需外接MCU和射频分立器件。

15dBm大功率输出确保远距离遥控，1.5μA超低待机电流延长电池寿命。芯片支持1527、NEC、2262、滚动码等多种编码协议，VM8616T支持多达44个按键扫描，可覆盖从简单门铃到复杂多功能遥控器的全场景需求。

提供 SOP8 和 SOP16 两种封装，分别对应12键和44键应用，是成本敏感型遥控器、无线门铃、智能家居发射端的理想选择。

三、关键技术特性

✦ 单芯片SOC架构，集成度最高

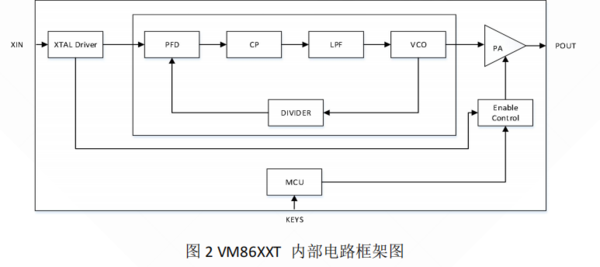

• 片内集成 8位MCU（0.75K×14b OTP + 32B RAM）+ PLL频率合成器 + E类功率放大器

• 无需外接MCU、无需外接射频振荡电路

• 一颗芯片 = 完整的遥控器发射方案

✦ 15dBm大功率输出

• E类放大器结构，漏极开路输出，外接扼流电感

• 15dBm@433MHz， 13dBm@315MHz（@3V）

• π型窄带匹配网络，谐波抑制达35dBc

✦ 支持多编码协议

• 支持 1527编码、NEC编码、2262编码、滚动码 等多种格式

• 默认程序支持类似1527编码：16位客户码（滚码）+ 8位键值

✦ 超低功耗设计

• 工作电流仅16mA @3V/15dBm（433MHz）

• 待机电流仅1.5μA，纽扣电池可使用数年

• 支持Standby和Halt多种省电模式，电平变化唤醒

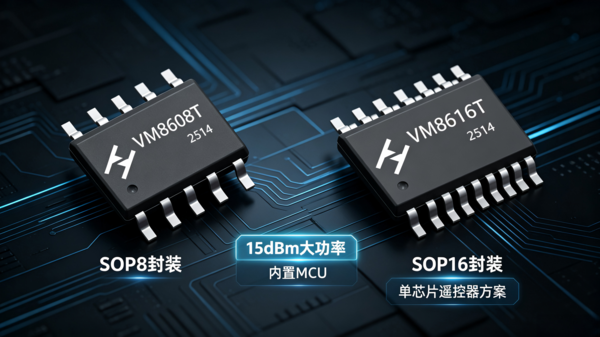

✦ 灵活封装，适配不同按键需求

四、引脚定义与选型指南

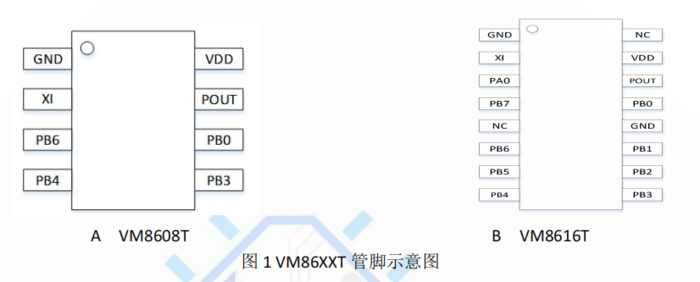

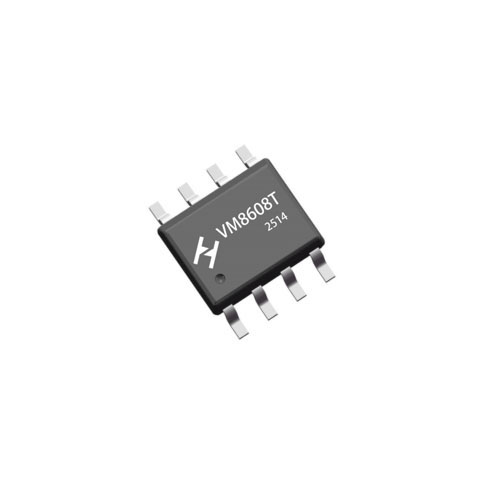

VM8608T（SOP8）引脚说明

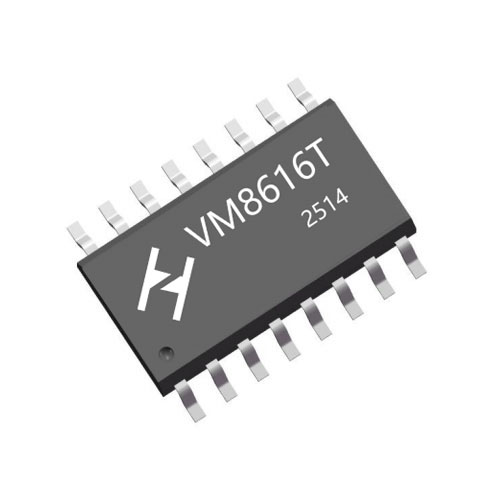

VM8616T（SOP16）引脚说明

• 12个可编程I/O（PB0~PB7、PA0、PB3等），支持44键矩阵扫描

• 同样集成 POUT射频输出 和 XI晶振输入

五、晶振频率对照表

晶振推荐规格：±20ppm，ESR ≤ 60Ω，负载电容 20pF

六、典型应用电路

天线匹配参考参数（E类功放π型匹配）

振浩微优势：提供完整参考电路和天线匹配参数，客户可直接照搬设计，无需射频调试经验。

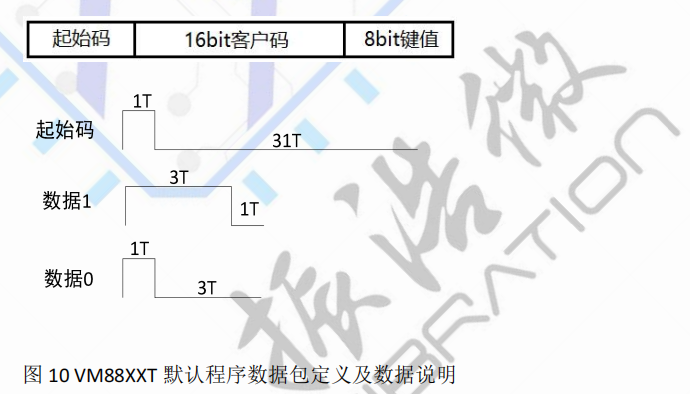

七、默认程序与编码说明

默认程序特性

• 编码协议：类似1527编码，3字节数据包

  • 前16位：客户码（滚码），每颗芯片唯一

  • 后8位：按键键值（如S1=0x01，S18=0x12）

• 码率：1T ≈ 300μs（通用程序）/ 250μs（低功耗专用程序）

• 发射策略：按一次按键至少发射5帧数据，持续按住约15秒后自动停止（省电保护）

默认程序项目编号

八、典型应用场景

• 🎮 遥控器（电视机顶盒/风扇/照明） —— SOP8/SOP16灵活选型

• 🚪 遥控门禁系统（RKE） —— 15dBm大功率，远距离遥控

• 🧸 玩具遥控 —— 单芯片方案，BOM成本极低

• 📡 无线传感发射端 —— 低功耗，电池供电

• 🚗 胎压监测发射端（TPMS） —— 宽电压+低功耗

九、封装信

• 符合RoHS标准

• 支持卷带包装，适合SMT自动贴装

十、注意事项

1. 晶振选择：必须选择 ±20ppm 晶振，ESR≤60Ω，负载电容20pF，否则影响发射频率精度。

2. 天线匹配：π型匹配网络参数为参考值，实际需根据PCB和天线调整，建议使用网络分析仪调试。

3. 电路设计：强烈建议按数据手册参考电路设计，否则可能产生较高开发费用且无法保证出货良率。

4. 防静电：CMOS器件，ESD HBM ≥ ±3kV，注意防护。

十一、技术支持

• 提供参考原理图、PCB Layout指导、天线匹配调试支持

• 支持固件定制开发（编码协议、按键映射、低功耗策略）

• 提供烧录工具和烧录座

• 符合RoHS，稳定供货
