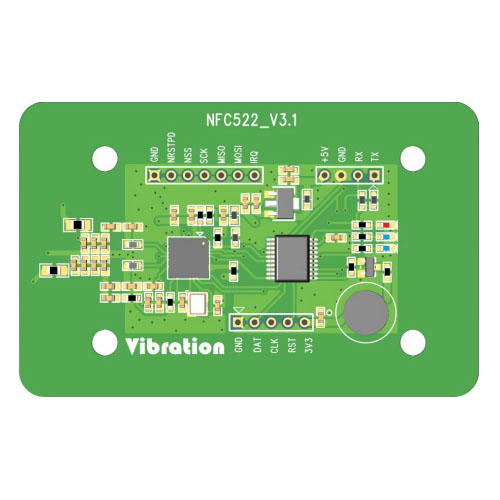

NFC522 高频非接触式读写卡模块 读卡距离8~10cm | UART串口命令控制
分享到：

NFC522 高频非接触式读写卡模块 读卡距离8~10cm | UART串口命令控制

NFC522 正常工作电压范围 3.3/5.0V，接收距离 8~10cm.该模块拥有 LPCD 低功耗功能，
在此模式下平均工作电流可低至 1.5uA。该模块尺寸为 70.0mm*45mm.
18922859887 在线询价
产品详情
查看文档

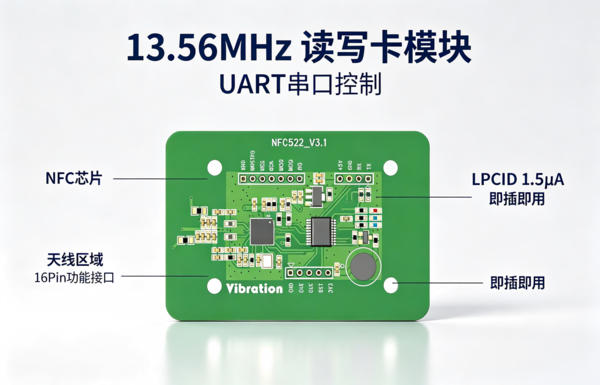

一、产品核心优势（突出模块化 + 串口命令控制）

🔥 为什么选择振浩微 NFC522？

核心指标NFC522 性能优势说明
工作频率13.56MHz高频ISO/IEC 14443标准
支持协议TypeA / TypeB 双协议兼容Mifare系列卡 + 二代身份证
LPCID模式功耗1.5μA（500ms休眠）超低功耗卡检测，适合电池供电门锁
读卡距离8~10cm感应距离远，用户体验好
主机接口UART（9600bps）+ SPI扩展串口命令控制，开发极简
工作电压3.3V / 5.0V 兼容适配各类MCU系统
支持命令读ID/读块/写块/改密码/格式化无需编写复杂NFC协议栈
模块尺寸70 × 45 mm大尺寸PCB，便于评估和二次开发


二、产品概述

NFC522 是振浩微电子推出的一款高集成度、超低功耗、基于VRC522芯片设计的高频读写卡模块。模块工作在13.56MHz，符合 ISO/IEC 14443 TypeA / TypeB 双协议标准，可兼容Mifare Classic、Mifare Ultralight、Mifare DESFire系列卡片以及中华人民共和国第二代身份证。

与VRC522芯片方案不同，NFC522以模块化形式提供，板载完整的13.56MHz天线匹配网络，用户无需进行任何高频电路设计和天线调谐，即可实现稳定的8~10cm读卡距离。

模块通过 UART串口（9600bps） 与主机MCU通信，提供读卡器状态获取、读卡号、读块数据、写块数据、修改扇区密码、格式化卡片等完整命令集。用户只需通过串口发送简单的命令帧，即可完成复杂的NFC读写操作，大幅降低开发门槛，缩短产品上市周期。

模块同样支持 LPCID低功耗卡检测模式，平均电流低至 1.5μA，特别适合电池供电的智能门锁等应用场景。

三、关键技术特性

✦ UART串口命令控制（核心优势）

  • 通过9600bps UART串口发送命令帧，即可完成所有读写卡操作。

  • 无需了解NFC协议细节，无需配置寄存器，无需编写CRC校验代码。

  • 支持命令：获取信息、读卡号、读块数据、写块数据、改扇区密码、格式化卡片。

✦ TypeA / TypeB 双协议支持

  • TypeA：兼容Mifare Classic（S50/S70）、Mifare Ultralight、Mifare DESFire等。

  • TypeB：支持中华人民共和国二代身份证读取。

  • 一颗模块覆盖门禁、支付、身份认证三大领域。

✦ LPCID超低功耗卡检测

  • LPCID模式平均电流仅 1.5μA（500ms休眠周期配置）。

  • 自动周期性检测卡片，无需主机MCU干预。

  • 特别适合电池供电设备：智能门锁、酒店锁、桑拿柜锁等。

✦ 板载SPI扩展接口

  • 模块引出VRC522芯片的SPI接口引脚（NSS、CLK、MISO、MOSI）及IRQ中断引脚。

  • 用户可直接与VRC522芯片通讯，进行深度二次开发或固件升级。

✦ 完整命令集 + 状态反馈

  • 命令帧格式统一：帧头(0x90) + 长度 + 命令 + 数据区 + 校验码。

  • 执行结果通过串口实时回传，包含成功/错误码状态反馈。

  • 支持超时保护（10秒超时自动回复）。

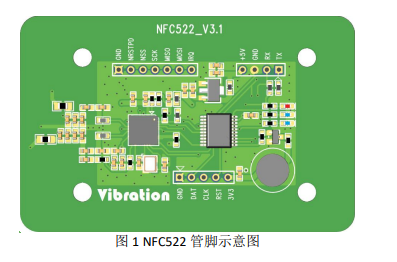

四、引脚定义与接口说明（方便工程师快速集成）

引脚说明

管脚号名称I/O功能描述
1GNDP接地
2DATI/OMCU程序下载数据接口
3CLKIMCU程序下载时钟接口
4RSTIMCU程序下载复位接口
53V3P3.3V电源输入（与+5V二选一）
6GNDP接地
7NRSTPDINFC芯片复位引脚（低电平复位）
8NSSISPI从机片选（扩展用）
9CLKISPI时钟（扩展用）
10MISOOSPI从机输出（扩展用）
11MOSIISPI从机输入（扩展用）
12IRQO中断信号输出
13+5VP5V电源输入（与3V3二选一）
14GNDP接地
15RXIUART接收（连接主机TX）
16TXOUART发送（连接主机RX）

连接说明：仅需连接 +5V/3V3、GND、RX、TX 四根线，即可通过串口命令控制模块。


五、典型应用场景

  • 🔐 智能家庭门锁 / 酒店锁 / 桑拿柜锁 —— LPCID超低功耗，UART串口控制，开发极简

  • 🆔 身份证读卡器 —— 支持TypeB协议，读取二代身份证

  • 🚌 公交卡 / 校园卡读卡器 —— 支持TypeA协议，兼容Mifare系列

  • 🚪 非接触式门禁系统 / 签到考勤机 —— 8~10cm远距离感应

  • 🏦 金融领域读卡设备 —— 高稳定性，满足金融级要求

  • 🚲 电动自行车智能车锁 —— 低功耗+宽电压，适合移动场景

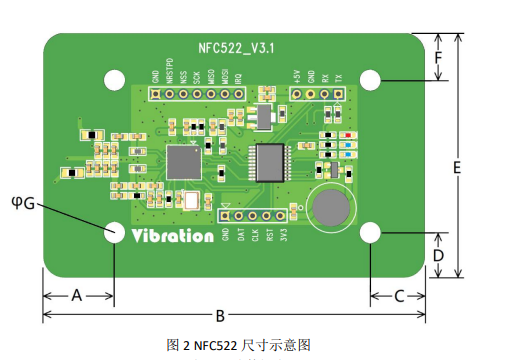

六、模块尺寸与机械参数

尺寸符号数值（mm）说明
A13.00天线区域宽度
B70.00模块长度
C10.00接口排针区域宽度
D8.22排针间距
E45.00模块宽度
F8.61安装孔/定位尺寸
G4.00边缘间距

  • 封装：2×8排针（间距2.54mm），方便直插或排线连接。

  • 特点：大尺寸PCB设计（70×45mm），板载完整天线，适合桌面评估、原型开发及直接嵌入产品。

七、使用注意事项

  1. 电源选择：模块支持3.3V和5.0V供电，二选一，不可同时接入，不可接反。

  2. 卡片放置：感应卡片需置于模块天线区域正上方，距离8~10cm内；一次只放一张卡。

  3. 防静电：模块属CMOS器件，储存、运输、使用中需采取防静电措施。

  4. 接地良好：模块地线需与系统主板大面积接地，确保读卡稳定性。

  5. 远离金属和干扰源：模块天线区域应远离大面积金属、屏蔽罩、开关电源等，避免读卡距离缩短。

  6. 默认密码：Mifare Classic卡片出厂默认密码为 0xFF FF FF FF FF FF，读写操作时注意密码正确。

八、技术支持与品质保障

  • 提供模块评估板、串口命令手册、MCU示例代码（STM32/51/Arduino）。

  • 专业FAE团队协助读卡距离优化、功耗调试、命令集成、天线布局指导。

  • 产品符合RoHS标准，稳定供货，交期短。

  • 支持OEM定制：模块尺寸、接口定义、命令集可接受定制。

立即咨询振浩微 NFC522 模块样品及技术支持
UART串口命令控制 + TypeA/TypeB双协议 + LPCID 1.5μA超低功耗，助您 3天完成NFC读卡功能开发，大幅缩短产品上市周期！
