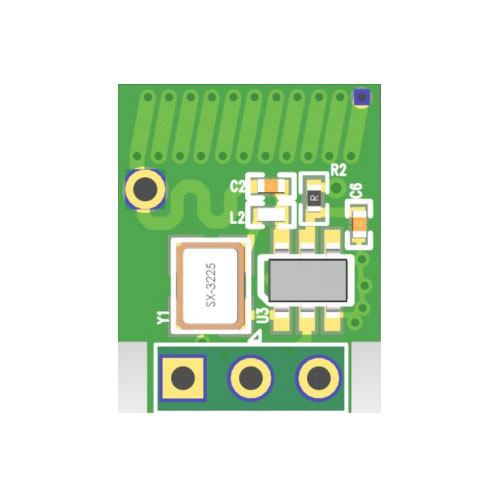

RN532TS 学习型RF转NEC接收模块 | 433MHz高集成接收 | 支持1527遥控器配对 |

一、产品核心优势

🔥 为什么选择振浩微 RN532TS？

二、产品概述

RN532TS 是振浩微电子推出的一款高度集成、学习型 RF 转 NEC 接收模块。模块内部集成了解码引擎、静噪电路、数据纠错、学习/对码逻辑及NEC编码输出等完整功能，是一款真正意义上的 “射频信号输入，NEC编码输出” 的一体化接收解决方案。

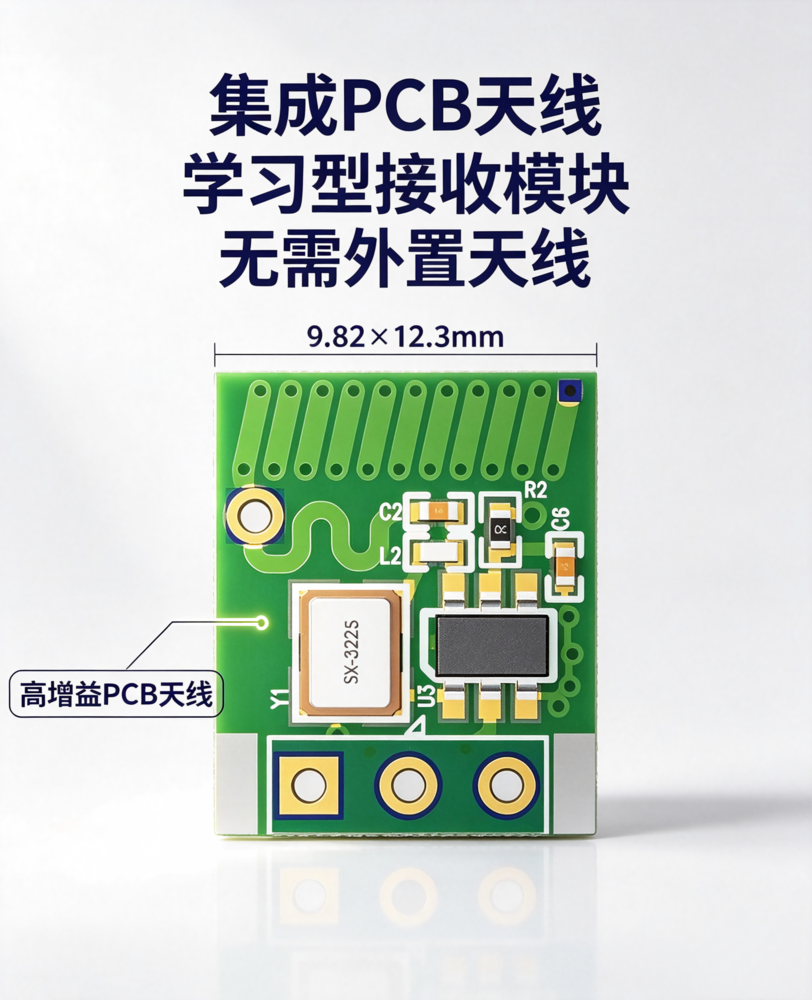

模块集成高增益PCB蛇形天线，无需外置弹簧天线或IPEX外接天线，大幅简化产品结构设计和生产工艺，降低BOM成本。

RN532TS 支持学习模式（与遥控器一对一配对）和不学习模式（兼容任一遥控器），可灵活适配从安防一对一配对到通用遥控接收的各类应用场景。出厂默认工作于不学习模式，用户可通过简单操作完成配对。

三、关键技术特性

✦ 学习/不学习双模式

• 不学习模式（出厂默认）：模块接收任意兼容遥控器信号，直接输出NEC编码。适用于通用遥控接收场景。

• 学习模式（一对一配对）：上电 5秒钟内，按下遥控器 键值为0x0A的按键，即可自动完成配对。学习后模块仅响应已配对的遥控器，适用于安防门禁等需要权限管理的场景。

• 支持学习多达5个遥控器：学习第6个时自动覆盖最早配对的遥控器，方便多用户管理。

• 如需出厂预设为学习模式，请在下单时注明。

✦ 兼容主流遥控器协议

• 支持 1527编码 遥控器及振浩微优化遥控器。

• 无需更改发射端设计，即可与市场上绝大多数433MHz遥控器兼容。

✦ 集成高增益PCB天线

• 模块内部集成高增益PCB蛇形天线，已匹配调优至433.92MHz。

• 无需外置弹簧天线，省去天线采购、焊接、结构开孔等环节。

• 特别适用于结构空间受限或不希望外露天线的产品设计。

✦ 超强数据纠错能力

• 内置数据纠错算法，有效滤除噪声和错误码。

• 在信号微弱或干扰较强的环境中，依然能输出稳定的NEC编码，降低误动作概率。

✦ 600kHz 宽接收带宽

• 接收器带宽达 600kHz（@433.92MHz），优于同类产品。

• 对晶振频率偏差和温度漂移容忍度更高，量产一致性好。

✦ 超低功耗设计

• 正常工作电流仅 5.0mA（@433.92MHz），适合电池供电设备。

• 供电电压 2.5 ~ 5.0V，兼容3.3V和5V系统。

四、引脚定义与典型应用

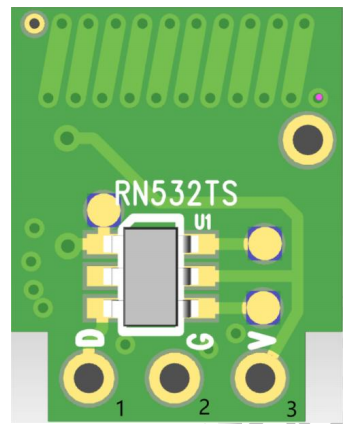

引脚说明

优势总结：仅需连接VCC、GND、DO三根线，即可实现无线遥控接收，开发周期极短。

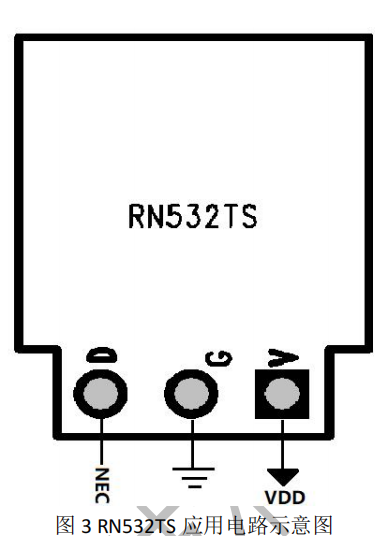

典型应用电路

五、典型应用场景（图标+文字展示）

• 🔐 安防系统 / 门禁控制 —— 学习配对模式，一对一安全控制

• 💡 遥控风扇 / 照明开关 —— 集成天线，无需外露天线，外观更美观

• 🧸 玩具遥控 —— 小尺寸设计，适合手持玩具

• 🏠 智能小家电 —— 加湿器、空气净化器、电动窗帘

• 📡 红外接收器替换 —— 直接输出NEC编码，无缝替换红外遥控方案

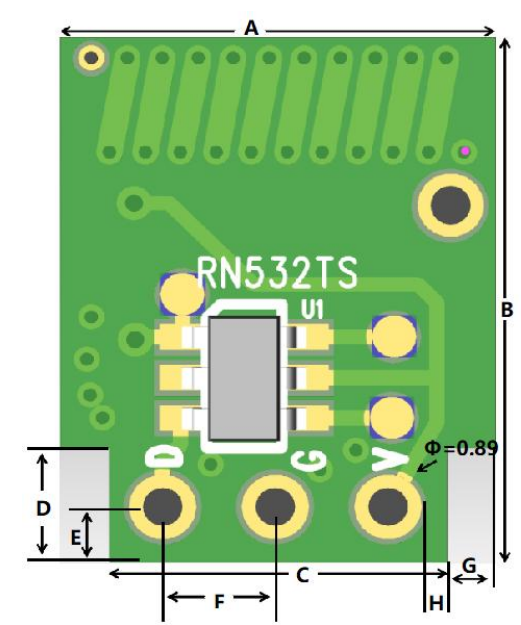

六、模块尺寸与机械参数

• 封装：3PIN SIP（单排直插），超小尺寸9.82×12.3mm，适合空间敏感型产品。

七、学习操作指南

清码操作：如需清除已配对的遥控器，请联系振浩微FAE获取清码指令或复位方法。

出厂默认：不学习模式（兼容任一遥控器）。如需学习模式，请在下单时注明。

八、使用注意事项

1. 防静电：模块属CMOS器件，储存、运输、使用中需采取防静电措施（ESD HBM ≥ ±2kV）。

2. 接地良好：模块地线需与系统主板大面积接地，确保射频性能稳定。

3. 天线布局：模块集成PCB天线，无需外置天线。设计时需确保模块天线区域远离大面积金属、屏蔽罩、电池、电机等导体，避免性能下降。

4. 远离干扰源：布局时应远离开关电源、DC-DC、高频时钟等强干扰信号源。

5. 供电要求：工作电压范围为 2.5 ~ 5.0V，请勿超过5.0V，以免损坏模块。

九、技术支持与品质保障

• 提供模块评估板、参考原理图、学习操作指导视频。

• 专业FAE团队协助天线布局优化、接收距离调试、学习配对问题排查。

• 产品符合RoHS标准，稳定供货，交期短。

• 支持出厂预设学习模式定制，减少客户产线配对工序。

立即咨询振浩微 RN532TS 模块样品及技术支持
集成PCB天线 + 学习配对 + 直接输出NEC编码，助您 3根线实现433MHz无线遥控接收，省去天线+解码MCU，极致简化设计！
