RX20_PLUS 超低功耗超高灵敏度ASK接收模块 | 315/433MHz双频

一、产品核心优势

🔥 为什么选择振浩微 RX20_PLUS？

二、产品概述

RX20_PLUS 是振浩微电子推出的一款业界领先水平的ASK超低功耗接收模块。模块基于高集成度VT211R射频芯片设计，内部集成了LNA低噪声放大器、混频器、滤波器、锁相环（PLL）及电源稳压器等完整射频前端电路。

其-118dBm的极限灵敏度和>90dB的超高动态范围，使得RX20_PLUS在远距离微弱信号接收和近距离强信号抗饱和两方面均表现卓越。无论是开阔场地的遥控门禁，还是复杂环境下的胎压监测，RX20_PLUS都能提供稳定可靠的无线接收性能。

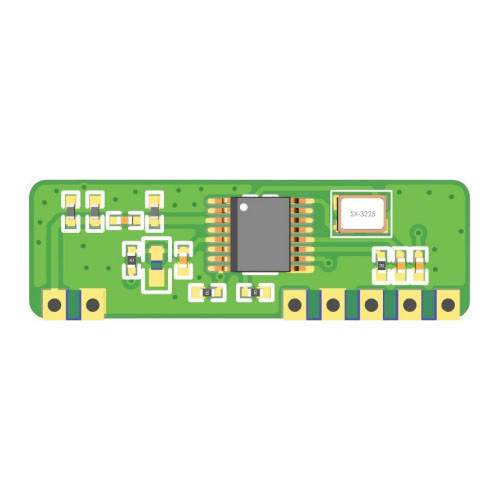

模块采用29.3mm × 9.2mm细长条形PCB设计，方便嵌入各类空间受限的便携设备。

三、关键技术特性

✦ -118dBm 业界领先灵敏度

• 在 3kbps 数据率、0.1% BER 条件下，315MHz 和 433.92MHz 双频段均达到 -118dBm。

• 相比常规-112dBm模块，接收距离可延长约30%~40%，适用于穿墙、远距离遥控场景。

✦ >90dB 超高动态范围

• 同时具备极高的灵敏度和极高的饱和输入电平（-20dBm）。

• 近距离强信号不阻塞，远距离弱信号不失真，无需AGC（自动增益控制）外部调节，即插即用。

✦ 支持 20kbps 高速数据率

• 数据率范围 1 ~ 20 kbps，远高于同类模块的 1~5kbps。

• 支持高速无线传感数据传输，满足更多实时性要求较高的应用。

✦ 超低功耗设计

• 433.92MHz 工作电流仅 5.1mA，315MHz 仅 4.8mA。

• 支持 SHDN关断功能（低电平有效），可进一步降低待机功耗，延长电池寿命。

✦ 卓越的抗干扰性能

适用于电机、AC-DC电源、Wi-Fi/蓝牙共存等复杂电磁环境。

✦ 宽电压、宽温区

• 供电电压 2.5 ~ 5.5V，兼容3.3V和5V系统。

• 工作温度 -40℃ ~ +85℃，满足车载和工业级应用要求。

  ---




四、引脚定义与天线指南（方便工程师快速集成）

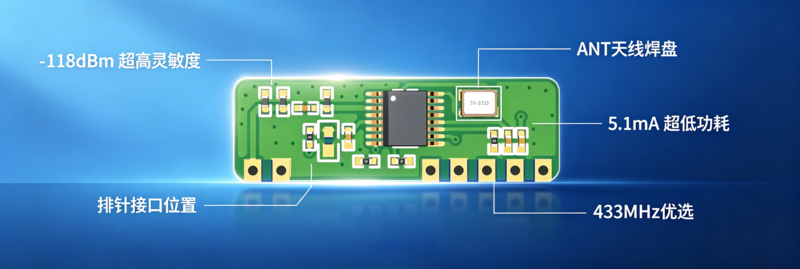

【图片位置4】

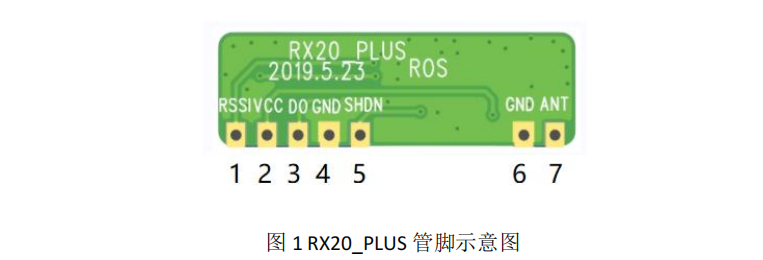

引脚说明

注意：SHDN为低有效关断，与VI521R的STI（高有效关断）逻辑相反，设计时请注意。

天线推荐规格（振浩微提供配套天线方案）

振浩微可同步提供配套定制弹簧天线，经模块匹配调优，确保最佳接收距离。

---

五、典型应用场景

• 🚗 遥控门禁系统（RKE） —— 超远距离遥控，穿墙能力强

• 🚲 胎压监测设备（TPMS） —— 高速移动中稳定接收，低功耗长续航

• 💡 遥控风扇 / 照明开关 —— 抗干扰强，响应迅速

• 📡 无线传感数据传输 —— 支持20kbps高速率，满足实时监测

• 🔄 红外接收器替换 —— 穿墙遥控，不受视线阻挡

• 🎮 玩具遥控 —— 距离远、响应快、功耗低

  ---




六、模块尺寸与机械参数

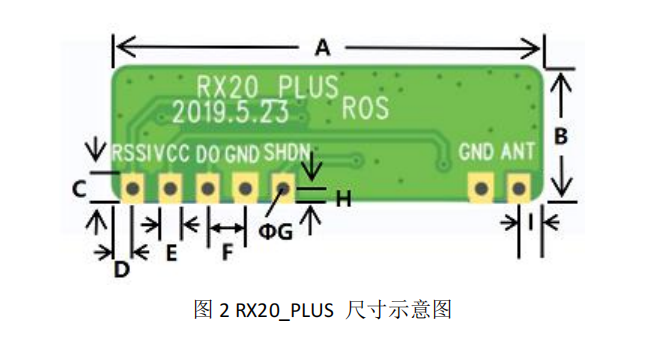

• 封装：7PIN排针/邮票孔可选，超窄9.2mm宽度，适合手持设备和空间受限场景。

七、使用注意事项

1. 防静电：模块属CMOS器件，储存、运输、使用中需采取防静电措施（ESD HBM ≥ ±2kV）。

2. 接地良好：模块地线（4、6脚）需与系统主板大面积接地，确保射频性能稳定。

3. 天线布局：天线应远离大面积金属、屏蔽罩、电池等导体，建议天线伸出主板边缘或垂直放置。

4. 远离干扰源：布局时应远离电机、开关电源、高频时钟（如晶振、DC-DC）等强干扰信号源。

5. SHDN引脚处理：如不使用关断功能，请将SHDN引脚接高电平或悬空（内部上拉），切勿悬空导致误触发。

八、技术支持与品质保障

• 提供模块评估板、配套弹簧天线、参考原理图。

• 专业FAE团队协助天线匹配、接收距离优化、干扰排查、SHDN时序设计。

• 产品符合RoHS标准，稳定供货，交期短。

立即咨询振浩微 RX20_PLUS 模块样品及技术支持
-118dBm 业界领先灵敏度 + >90dB 超高动态范围，助您突破无线接收距离极限，打造差异化的远距离遥控产品！
